zixun
山东茂隆新材料科技有限公司 2024-10-08 2498

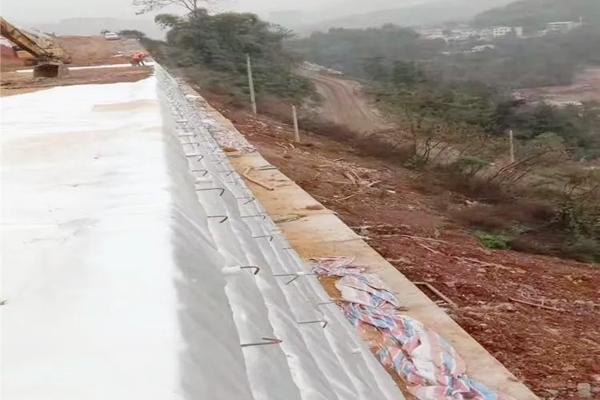

高强加筋土工布是常用的工程材料,可以用在堤坝、公路、铁路、隧道、建筑等工程中。它的性能优劣能够影响到工程的稳定性、安全性和耐久性。厚度是布的重要的物理性能指标,所以,准确、高效地检测高强加筋布的厚度非常重要。今天小编来聊一聊它的厚度的检测方法,下面一起看一看吧。

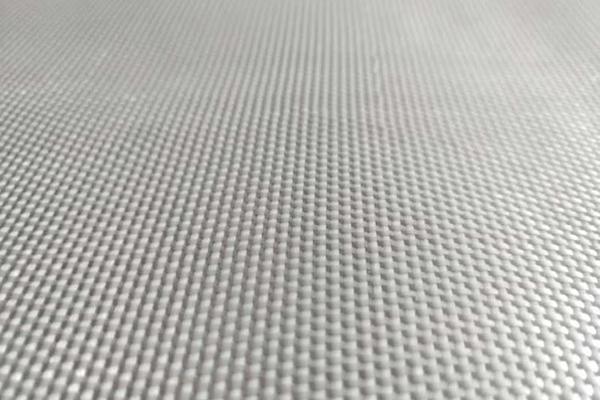

一、检测目的与适用范围
高强加筋土工布的厚度检测旨在了解它的物理性能,确保产品符合设计要求,为工程质量控制提供可靠依据。这种方法适用于各种类型的高强加筋土工布及其复合产品,比如单向加筋土工布、双向加筋土工布、多层复合土工布等。
二、检测原理与设备
1、检测原理:通过施加一定压力于土工布试样上,测量试样在压力作用下的厚度变化,能够得到土工布的厚度值。
2、检测设备:土工布厚度测定仪,这种仪器是由基准板、压块、百分表、秒表等部件组成。基准板面积要大于2倍的压块面积,压块为圆形,表面光滑,面积和重量可根据需要选择,常用的压块重量有5N、50N、500N等,分别对应施加2kPa、20kPa、200kPa的压力。
三、检测步骤

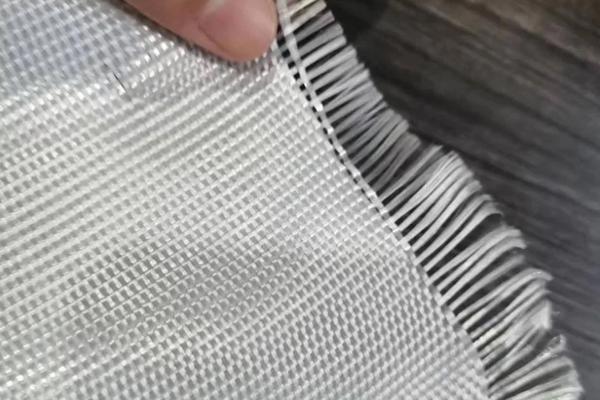

1、取样:按照相关规程从高强加筋土工布产品中随机抽取有代表性的试样10块,试样尺寸要不小于基准板的面积。
2、试样调湿与状态调节:按照规程对试样进行调湿和状态调节,这样才能确保试样在检测时处于稳定状态。
3、测定厚度:把基准板和选定的压块擦拭干净,把压块放在基准板上,调整百分表零点。提起压块,把试样自然平放在基准板与压块之间,轻轻放下压块,使试样受到的压力为规定值(如2kPa±0.01kPa)。
4、放下测量装置的百分表触头,接触后开始计时,30秒时读数,记录厚度值,精确至0.01mm。
5、重复上述步骤,完成10块试样的测试。
6、数据处理:计算在同一压力下所测定的10块试样厚度的算术平均值,以毫米为单位,计算到小数点后三位,按GB8170修约到小数点后两位。根据需要,可计算标准差σ和变异系数Cv。
四、检测注意事项
1、试样制备:确保试样有代表性,避免在取样和制备过程中引入误差。
2、压力施加:压力施加要均匀、稳定,避免试样受力不均导致测量误差。
3、读数准确性:百分表读数要准确、及时,避免读数延迟或提前导致结果偏差。
4、数据处理:按照标准规定进行数据处理,确保结果准确可靠。
